Линейные подвесные полимерные изоляторы для ВЛЭП 220 кВ
ЛК 160/220-3 УХЛ1 (ЛК 120/220-III,IV)
для 3(III,IV) степени загрязненности атмосферы
 Общие сведения
Изоляторы изготавливаются из высокопрочного стеклопластикового стержня. Имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 80 мкм. Покрытие насыщает поверхностные слои стали цинком. Монолитность термодиффузионной защиты исключает отслоение покрытия при опрессовке оконцевателей на стержне, и создает защиту в 3 раза превосходящую гальваническое цинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка.
Высоковольтные полимерные изоляторы ЛК-160/220 выпускаются серийно на основе композиционных материалов: высокопрочного стеклопластикового стержня диаметром 20 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью из сырьевых материалов фирмы Dow Corning, Wacker, General Electric и др. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Изоляторы ЛК-160/220 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 220кВ.
Изоляторы изготавливаются по ГОСТ 28856-90, IEC61109.
Технические условия на эти изоляторы разработаны РАО "ЕЭС России"
Гарантийный срок -3 года.
Срок эксплуатации- не менее 25 лет.
Технические характеристики
|
Показатель |
ЛК-160/220-3УХЛ1
ЛК-160/220-III,IV |

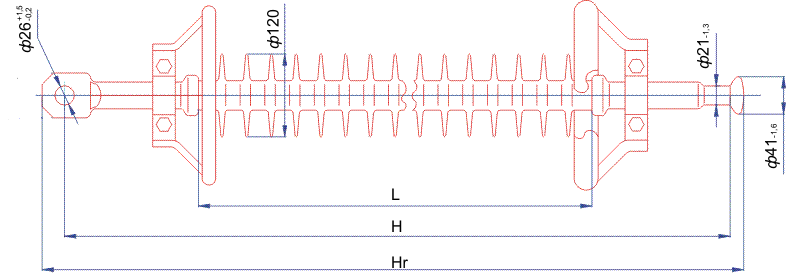

| Строительная высота, мм, Н |
2177 |
|
Длина изоляционной части, мм L |
1820 |
| Габаритные размеры, мм, Hr |
2240 |
|
Длина пути утечки, мм |
4800 |
|
Номинальное напряжение, кВ |
220 |
|
Минимальная механическая разрушающая сила при растяжении, не менее, кН |
160 |
|
Степень загрязненности (атмосферы) |
3(III-IV) |
|
Значение 50%-ного разрядного напряжения грозового импульса, кВ, не менее |
1000 |
|
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ |
220 |
|
При удельной поверхностной проводимости слоя загрязнения, мкСм |
10 |
| Установочные характеристики |
верхний оконцеватель |
Пестик, проушина, гнездо |
|
нижний оконцеватель |
пестик,проушина, гнездо |
| Масса, не более, кг |
9.5 |
Строительная высота и габаритные размеры даны для исполнения "пестик-проушина"
При заказе в зависимости от необходимых типов оконцевателей указывать:
А или без буквы-пестик-проушина
Б-проушина-проушина
В-гнездо-пестик
Г-гнездо-проушина
Например: Изолятор полимерный ЛК-160/220-A4 УХЛ1
Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге.
Для заказа заполните пожалуйста ОПРОСНЫЙ ЛИСТ на линейные изоляторы и вышлите его нам по факсу или электронной почтой.
Типы оконцевателей:
"Пестик"
"Проушина"
"Гнездо"
Оконцеватели по специальному заказу

|
