Линейные штыревые полимерные изоляторы для ВЛЭП 10 кВ
ШП-10 УХЛ1
взамен фарфорового изолятора ШФ-10, ШС-10 для голого провода и защищенных самонесущих изолированных проводов.

Внимание! Завод выпускает усиленный штыревой полимерный изолятор типа ШПУ-10 УХЛ1, для надежного монтажа непосредственно на штырь траверсы без полиэтиленового колпачка.

В 2005 году завод освоил производство полимерных изоляторов типа ШП-10 и ШП-20 на 10кВ и 20кВ рабочего напряжения. Изоляторы разработаны с учетом возросших требований к отказоустойчивости и безопасности высоковольтных линий электропередачи.

 Изготовление корпуса изолятора по новой технологии позволяет существенно снизить возможность аварий из-за дефектов и микротрещин в силовом узле данного типа штыревого изолятора. По опыту эксплуатации фарфоровых и стеклянных изоляторов до 33% процентов всех аварий на линиях 10-20кВ случались по вине штыревых изоляторов из-за разрушений в силовом узле, в месте соединения металлического штыря и фарфорового (стеклянного) изолятора. Исходя из этого именно к этому узлу при конструировании были предъявлены особенно жесткие требования по надежности, так как только здесь материал изолятора испытывает самые большие электрические и механические нагрузки изначально заложенные в концепцию штыревого изолятора. Теоретически избежать поломок в этом узле, можно только вообще исключив этот узел из изолятора как например в опорных линейных изоляторах типа "ОЛК", в которых отсутствует "тонкое" место 10-15мм испытывающее одновременно изгибающую нагрузку на излом, усиленную дополнительным плечом в результате возможного неправильного монтажа и электрическое поле на пробой. Тем не менее в изоляторах типа ШП-10 мы применили аэрокосмические композитные технологии для усиления этого узла и снижения отказов изоляторов почти до нуля. Для защиты от поверхностных токов утечки изоляторы  имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Применение кремнийорганической оболочки  из силиконовых резин фирм Dow Corning, Wacker, General Electric со гарантированным сроком эксплуатации на открытом воздухе в условиях сильных загрязнений позволяет применять изоляторы практически в любом месте умеренно холодного и холодного климата и снизить до минимума обслуживание линий.  Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 120 мкм, при котором степень защиты в 3 раза превосходит гальваническое цинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка. При применении в условиях холодного климата просим не применять с изолятором полиэтиленовых колпачков, обычно используемых для монтажа фарфоровых и стеклянных штыревых изоляторов, так как полиэтилен в этих условиях охрупчивается и разрушается. Для применения в условиях холодного климата обратитесь на завод за консультацией.

Полимерные штыревые изоляторы ШП-10  имеют высокие с электрические характеристики при высокой загрязненности поверхности, увеличенную длину пути утечки. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма, в том числе к расстрелам из охотничьего оружия.

Применение штыревых полимерных изоляторов

Изоляторы применяются при ремонте линий электропередачи на напряжение 10кВ взамен ранее производимых фарфоровых изоляторов типа ШФ-10, ШС-10. Монтаж изоляторов производится на те же штыри на которых были установлены изоляторы ШФ с применением тех же типов колпачков или сурика. При строительстве новых линий рекомендуется применять опорные линейные кремнийорганические изоляторы типа "ОЛК".  Высокая надежность и долговечность, подтвержденные опытом эксплуатации – основная особенность кремнийорганических изоляторов. Кроме того, изоляторы отличаются низкой массой, ударопрочностью, вибростойкостью, трекингостойкостью, высокой грязестойкостью, устойчивостью к актам вандализма, дугостойкостью, стойкостью к солнечному излучению.  Высокая гидрофобность ребристой оболочки из силиконовой  композиции обеспечивает превосходные характеристики изоляторов в условиях загрязнения и увлажнения. Штыревые изоляторы из кремнийорганического композита в России не выпускаются больше ни одним производителем.

Возможность применения в труднодоступных районах (болота, тайга, горная местность) делают изоляторы незаменимыми для использования в нефтяной и газовой промышленности, с высокими требованиями к качеству изоляторов. Применение этих изоляторов снижает в несколько раз затраты на обслуживание, плановые осмотры и контроль. При транспортировке к месту установки полностью исключен бой данных изоляторов, в отличии от ранее применявшихся фарфоровых и стеклянных изоляторов. Малый вес и удобная упаковка позволяют на месте монтажа перемещать необходимые количества изоляторов вручную без применения машин и техники. Изоляторы изготавливаются по ГОСТ Р 52082-2003

Гарантийный срок -3 года.

Срок эксплуатации- не менее 25 лет.

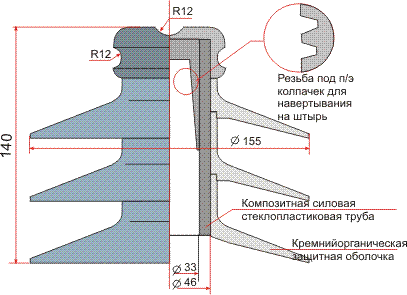

Габаритные размеры полимерного изолятора ШП-10 УХЛ1

Значение размеров смотрите в таблице.

Технические характеристики

Для крепления провода на изоляторе применяются стандартные приемы, возможно применение проволочной вязки, скобы СШ-1, СШ-2, спиральной вязки.

При указании необходимости комплектной поставки при заказе поставляется либо скоба СШ-1,СШ-2, либо спиральная вязка для этого типа изоляторов и используемого провода, а также полиэтиленовые колпачки.

Пример записи при заказе: Изолятор штыревой полимерный ШП-10 УХЛ1

Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге.

Заказы на изолятор присылайте пожалуйста нам по факсу или электронной почтой.

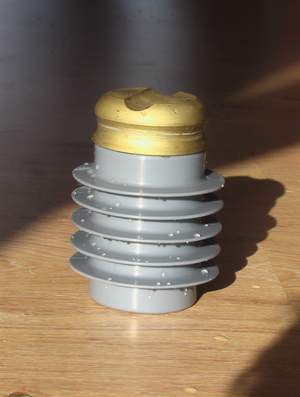

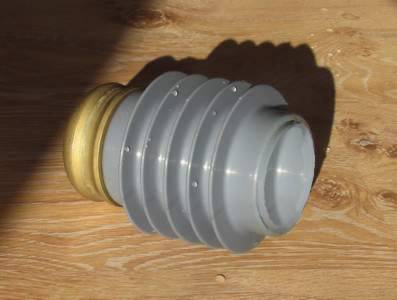

  Вид изолятора ШП-10
