Линейные штыревые полимерные изоляторы для ВЛЭП 35 кВ
ШПУ-35 УХЛ1
взамен фарфорового изолятора ШФ-35, ШД-35, ШЖБ-35 для голого провода и защищенных проводов

В 2005 году завод освоил производство полимерных изоляторов типа ШПУ-10 и ШПУ-20 на 10кВ и 20кВ рабочего напряжения. Для замены изоляторов на линиях класса напряжения 35кВ завод разработал и поставил на производство изоляторы усиленной конструкции типа ШПУ-35 УХЛ1. Изоляторы разработаны с учетом возросших требований к отказоустойчивости и безопасности высоковольтных линий электропередачи.

Изготовление корпуса изолятора по новой технологии позволяет существенно снизить возможность аварий из-за дефектов и микротрещин в силовом узле данного типа штыревого изолятора. По опыту эксплуатации фарфоровых и стеклянных изоляторов до 33% всех аварий на линиях 10-20кВ случались по вине штыревых изоляторов из-за разрушений в силовом узле, в месте соединения металлического штыря и фарфорового (стеклянного) изолятора. Фарфоровые изоляторы типа ШФ-35  подвергаются также разрушению в месте соединения цементно-песчаной связкой двух фарфоровых деталей изолятора. Исходя из этого, именно к этим узлам при конструировании изолятора на 35 кВ были предъявлены особенно жесткие требования по надежности, так как только здесь концентрируются максимальные электрические и механические нагрузки, изначально заложенные в концепцию штыревого изолятора. Теоретически, избежать поломок в этом узле можно, только исключив этот узел из изолятора, как, например, в опорных линейных изоляторах типа "ОЛК", в которых отсутствует "тонкое" место (10-15мм.), испытывающее одновременно изгибающую нагрузку на излом и электрическое поле на пробой. Изоляторы типа "ОЛК" практически непробиваемы, так как расстояние между токоведущими частями не 10-15 мм, а 140-150 мм, то есть в 10 раз больше.  Тем не менее, для сохранения возможности монтажа изолятора на существующий штырь в изоляторах типа ШПУ-35 мы применили специальные композитные технологии для усиления этого узла и снижения отказов изоляторов почти до нуля. Композитная конструкция из несущей трубы для монтажа на штыре траверсы и стеклопластикового высокопрочного стержня, позволила использовать, положительные стороны стержневого изолятора типа ОЛК и простоту монтажа на существующих линиях электропередачи при ремонте и реконструкции. Внутренний изоляционный промежуток у этого усиленного изолятора составляет более 90 мм, что при прочности стеклопластикового стержня на уровне 30кВ/мм дает более 270кВ электрической прочности на пробой в изоляционной среде.

Для устранения возможности поломок из-за разрушения полиэтиленового колпачка или из-за ошибок персонала при монтаже изолятора на паклю с суриком, мы предусмотрели способ монтирования изолятора непосредственно на металлический штырь траверсы. Установка изолятора и закрепление его на штыре траверсы происходит с помощью цангового зажима путем затягивания ответной гайки цанги с помощью стандартного гаечного ключа. Сущность способа аналогична механизму, используемому при соединении современных металлопластиковых труб. Исключение из конструкции полиэтиленового колпачка позволяет использовать изолятор при низких температурах в условиях Крайнего Севера, где полиэтиленовые колпачки подвергались хрупкому разрушению и приводили к аварии на линии.

Для защиты от поверхностных токов утечки изоляторы  имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Применение кремнийорганической оболочки  из силиконовых резин фирм Dow Corning, Wacker, General Electric с гарантированным сроком эксплуатации на открытом воздухе в условиях сильных загрязнений позволяет применять изоляторы практически в любом месте умеренно холодного и холодного климата и снизить до минимума обслуживание линий.  Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 120 мкм, при котором степень защиты в 3 раза превосходит гальваническое цинкование и в 1.5 раза превосходит покрытие, нанесенное методом окунания в расплав цинка.

Полимерные штыревые изоляторы ШПУ-35 сохраняют высокие с электрические характеристики при высокой загрязненности поверхности, увеличенную длину пути утечки в сравнении с заменяемыми аналогами ШФ-35 и ШЖБ-35. Изолятор ШПУ-35 имеет габаритные размеры, не изменяющие положение провода при замене им фарфоровых изоляторов типа ШФ-35, т.е. при замене расстояние от конца штыря траверсы до провода остается неизменным – 110 мм.

Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма, в том числе к расстрелам из охотничьего оружия.

Конструкция изоляторов защищена тремя патентами РФ и международной заявкой.

Применение штыревых полимерных изоляторов

Изоляторы применяются при ремонте линий электропередачи на напряжение 35кВ взамен ранее производимых фарфоровых изоляторов типа ШФ-35, ШЖБ-35. Монтаж изоляторов производится на те же штыри, на которых были установлены фарфоровые изоляторы без применения колпачков или пакли на сурике. При строительстве новых линий рекомендуется применять опорные линейные изоляторы типа "ОЛК".  Высокая надежность и долговечность, подтвержденные опытом эксплуатации – основная особенность кремнийорганических изоляторов. Кроме того, изоляторы отличаются низкой массой, ударопрочностью, вибростойкостью, трекингостойкостью, высокой грязестойкостью, устойчивостью к актам вандализма, дугостойкостью, стойкостью к солнечному излучению.  Высокая гидрофобность ребристой оболочки из силиконовой  композиции обеспечивает превосходные характеристики изоляторов в условиях загрязнения и увлажнения. Штыревые изоляторы из кремнийорганического композита в России  выпускаются единственным предприятием – ЗАО «Арматурно-изоляторный завод» г. Лыткарино, Московской обл.

Возможность применения в труднодоступных районах (болота, тайга, горная местность) делают изоляторы незаменимыми для использования в нефтяной и газовой промышленности, с высокими требованиями к качеству изоляторов. Применение этих изоляторов снижает в несколько раз затраты на обслуживание, плановые осмотры и контроль. При транспортировке к месту установки полностью исключен бой данных изоляторов, в отличие от ранее применявшихся фарфоровых и стеклянных. Малый вес и удобная упаковка позволяют на месте монтажа перемещать необходимые количества изоляторов вручную без применения машин и техники.

  Гарантийный срок -3 года. Срок эксплуатации- не менее 25 лет.

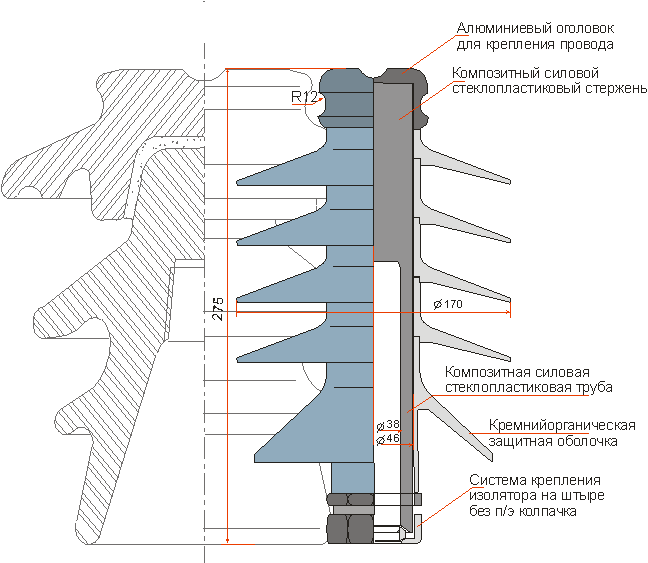

Габаритные размеры полимерного изолятора ШПУ-35 УХЛ1

в сравнении с фарфоровым изолятором ШФ-35

Технические характеристики

Для крепления провода на изоляторе применяются стандартные приемы, возможно применение проволочной вязки, скобы СШ-3, спиральной вязки. При необходимости комплектной поставки по просьбе Заказчика поставляется либо скоба СШ-3 , либо спиральная вязка для этого типа изоляторов и используемого провода.

 Пример записи при заказе:

Изолятор штыревой полимерный ШПУ-35 УХЛ1 ТУ 3494-008-59116459-05

Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге. Заказы на изолятор присылайте, пожалуйста, нам по факсу или электронной почтой.
