Упаковка опорных изоляторов

Условия транспортирования изоляторов в части воздействия механических факторов - по группам Л и С ГОСТ 23216.
Условия транспортирования изоляторов в части воздействия климатических факторов - по группе 8 ГОСТ 15150 для изоляторов исполнений У и УХЛ.
Транспортирование изоляторов может осуществляться всеми видами крытого транспорта в соответствии с действующими правилами.
Транспортирование изоляторов в районы Крайнего Севера и труднодоступные районы следует проводить в соответствии с ГОСТ 15846.
Условия хранения изоляторов исполнений У и УХЛ в части воздействия климатических факторов- по группам 3,4,5 ГОСТ 15150.
Условия хранения также могут быть по группам 7 и 9 ГОСТ 15150.
При хранении по группам 3 и 4 допускается содержать изоляторы в упаковке изготовителя. При хранении по группам 5,7,9 изоляторы должны быть распакованы.
Срок сохраняемости по ГОСТ23216 - не более трех лет.

Изолятор упаковываются, перевозятся и храняться в соответствии с ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия"

Срок эксплуатации и гарантийный срок

Вся металлическая арматура изолятора имеет термодиффузионное цинковое покрытие, обеспечивающее срок службы изолятора более 30лет. Кремнийорганическая защитная рубашка изготавливается из материалов фирм General Electric или DowCorning, с гарантированным сроком службы в составе высоковольтных изоляторов более 30лет.


Гарантийный срок службы изоляторов - не менее 5 лет с момента ввода в эксплуатацию, но не более 7 лет с даты их отгрузки.

В течении гарантийного срока изготовитель осуществляет безвозмездную замену изоляторов как разрушенных (поврежденных), так и внешне исправных относительно которых установлено нарушение требований ГОСТ 52082-2003, в том числе с помощью методов неразрушающего контроля качества изоляторов при монтаже и в эксплуатации.

Срок эксплуатации - не менее 30 лет.


Комплект поставки:
- партия изоляторов;
- паспорт на партию изоляторов;
- сертификат соответствия ГОСТу от завода;
- инструкция по монтажу и руководство по эксплуатации.

Изоляторы упаковываются преимущественно с использованием европалет, для удобства механизированной погрузки и разгрузки


 Завод предлагает различные виды упаковки.

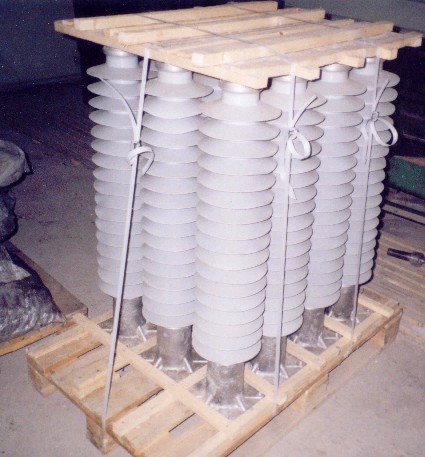

Стандартная упаковка рассчитана на 15 изоляторов (кроме изоляторов ИОСПК-2-10/75 и ИОСПК-4-35/190).

Упаковка выполнена на базе европалеты размером 1200*800мм

Высота упаковки зависит от типа упакованных изоляторов. В общем случае для расчета высоты упаковки используйте строительную высоту упакованных изоляторов с добавлением 250мм на высоту европалетты.

Вес брутто определяется умножением веса нетто одного изолятора на количество в упаковке (15) и прибавлением 60кг веса тары.

Например для изолятора ИОСПК-10-110/480 со строительной высотой 1050 размер упаковки будет

Д*Ш*В: 1200*800*1300. Количество изоляторов  15, Вес 29,5*15+60=502,5кг.

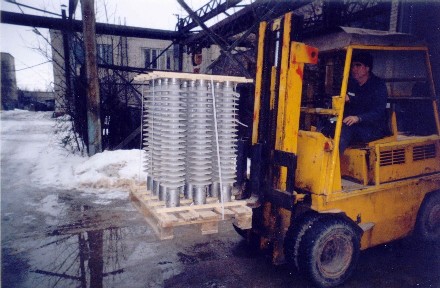

Упаковка имеет международный размер европалеты и возможность погрузки и разгрузки погрузчиком с вилами с любой стороны.

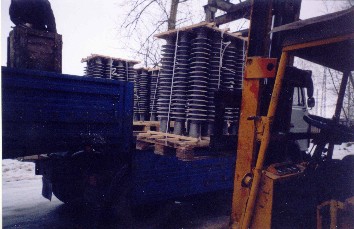

 При заказе автомашины Вы можете также самостоятельно рассчитать количество европалет и сообщив эту информацию автоперевозчику выбрать подходящий Вам автомобиль.

Нормы загрузки в стандартные контейнеры:

Контейнер 3тн - 2 упаковки

Контейнер 5тн - 4 упаковки
