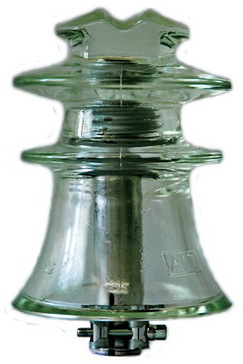

Конструкция изолятора ШТИЗ-20Г на напряжение 20кВразработана для исключения ошибок при монтаже штыревых изоляторов и не содержит полиэтиленового колпачка.

Проблема монтажа настолько серьезна, что конструкторы и технологи разрабатывающие новые изоляторы в шутку называют монтажников «самым сильным стихийным бедствием». Не без основания наши конструкторы считают что, если изолятор выжил после монтажа, ему уже 25лет ничто не угрожает. Разберем основные слабые места штыревых изоляторов и основные ошибки и заблуждения при монтаже.

Головка изолятора - наиболее напряженное как механически, так и электрически место изолятора. Место крепления изолятора на штыре, место крепления провода на шейке, место с наименьшим расстоянием от фазы до земли и как следствие наибольшей напряженности электрического поля. Механически это место воспринимает как изгибающие нагрузки от тяжения провода, так и вертикальные нагрузки под тяжестью пролета, плюс разрывающие нагрузки от конусной резьбы.Повсеместное применение полиэтиленовых колпачков последние 10-15лет вызвано удобством монтажа, быстротой и кажущейся простотой процесса. Мало кто из монтажников знает, что полиэтиленовые колпачки на штырь насаживают в разогретом состоянии, а разогрев производят в горячей воде, чтобы температура была не более 100 градусов. И насаживают колпачки по этой причине в основном на штыри траверс на земле, а не тогда когда они установлены на опоры. На высоте работать с кипятком нет возможности. Большинство монтажников просто забивают молотком или киянкой колпачок на штырь. Те, кто, что-то слышал про разогрев, греют колпачки иногда газовыми горелками. В любом случае на существующей линии сделать монтаж с колпачками правильно крайне сложно. Сами полиэтиленовые колпачки имеют разные размеры. Восемь производителей делают колпачки в нашей стране, и все они имеют разные размеры, разную длину и разную толщину. Некоторым потребителям мы комплектуем на заводе изоляторы сразу с колпачками, дабы избежать поломки изоляторов в тех труднодоступных местах где они их будут монтировать. Также надо учитывать, что штырь на практике не всегда имеет диаметр 22мм и далеко не всегда имеет насечку для колпачка. Большинство траверс и штырей изготавливают из подручных уголков и прутков монтажники на местах. Внутренние напряжения, которые создает такой монтаж в лучшем случае приводят к разрушению стеклянных изоляторов и внутренним невидимым трещинам в фарфоровых изоляторах. Если изолятор накручен до «характерного хруста», то вряд ли он уже не разрушен. Сотрудники завода не встречали у монтажников динамометрических приспособлений для закручивания изолятора на колпачке с нормированным усилием. Большинство закручивает "в меру человеческих сил" (здесь и ранее в ковычках цитаты из писем монтажников о том как они проводили монтаж). Мало кто из монтажников знает, что после закручивания на колпачке требуется отвернуть на четверть оборота изолятор, чтобы снять возникшие напряжения при закручивании. Вывод: Необходимо иметь достаточную квалификацию, необходимый инструмент и условия для монтажа изоляторов на колпачки. Если это невозможно обеспечить, лучше крепить на паклю с суриком или применять изоляторы со специальным креплением на штырь.

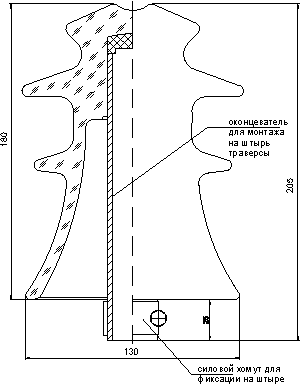

С 2012 года Арматурно-изоляторный завод предлагает изоляторы типа ШТИЗ-20Г с креплением на штырь хомутом (см.рисунок). Стоимость изолятора равна стоимости изоляторов с резьбовым креплением для монтажа на колпачок или паклю. При монтаже требуется лишь насадить трубчатый оконцеватель на штырь и затянуть винт хомута. Если штырь не 22мм диаметром, изолятор просто невозможно смонтировать. Металлический оконцеватель защищает изолятор от штырей не по ГОСТу, защищает от неправильных действий монтажника. Максимальный ущерб монтажником может быть нанесен только хомуту, который можно легко поменять. Изоляционные свойства изолятора при этом от действий монтажника не страдают. Время монтажа сокращается до 30секунд, в сравнении с 5-10 минутами при монтаже на колпачке. Требования к квалификации монтажника минимальные. Для монтажа не требуется специальный инструмент, только стандартный гаечный ключ. Есть возможность и удобно монтировать не только на новые линии, но и на реконструируемые. Отсутствие колпачка из полиэтилена снимает проблему его охрупчивания на морозе и под действием солнечного излучения, воздействия атмосферы. Так как отсутствует полиэтиленовый колпачок изолятору не страшна солнечная радиация и морозы. Если же проектная организация уже на этапе проектирования предусмотрит применение изоляторов ШТИЗ-20Г, можно будет избежать ошибок на этапе монтажа без изменения бюджета и смет, что в свою очередь обеспечит надежное электроснабжение потребителей.

.

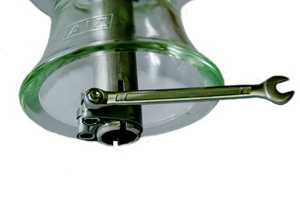

Изолятор ШТИЗ-20-Г предназначен для крепления на штыре без колпачка. Монтаж осуществляется затягиванием хомута на разрезной трубке нижнего фланца изолятора.

Преимущество изоляторов из электротехнического стекла   ШТИЗ-20-Г над фарфоровыми ШФ-20:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами;

- к вышеуказанным плюсам ШТИЗ-20-Г добавляется простота монтажа самого изолятора на штыре траверсы. Изолятор монтируется затяжкой гайки стягивающего хомута стандартным гаечным ключом, без применения колпачков, пакли, сурика.

.

Скачать Проблемы монтажа штыревых изоляторов
