ЛИНЕЙНЫЕ ШТЫРЕВЫЕ ИЗОЛЯТОРЫ типа ШТИЗ-20В

Линейный штыревой полимерный изолятор ШТИЗ-20В предназначен для для электрической изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередачи и открытых распределительных устройств подстанций высокого напряжения.
В изоляторах типа ШТИЗ-20В применена специальная конструкция предназначенная для крепления проводов ВЛЭП 20 кВ на траверсе или бестраверсного крепление провода 20кВ к опоре.



ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШТИЗ-20В

-надежное, легкое и быстрое крепление изолятора. Произведенная в заводских условиях операция соединения изоляционной части и металлического штыря исключает трудоемкие операции в полевых условиях, по намотке пропитанных суриком материалов на штырь для фиксации изолятора или разогревание полиэтиленового колпачка (обычно не выполняющееся) и его напрессовывание на штырь траверсы

Головка изолятора - наиболее напряженное как механически, так и электрически место изолятора. Место крепления изолятора на штыре, место крепления провода на шейке, место с наименьшим расстоянием от фазы до земли и как следствие наибольшей напряженности электрического поля. Механически это место воспринимает как изгибающие нагрузки от тяжения провода, так и вертикальные нагрузки под тяжестью пролета, плюс разрывающие нагрузки от конусной резьбы. С 2010 года Лыткаринский арматурно-изоляторный завод предлагает изоляторы типа ШТИЗ-20В со специальным креплением на траверсу. Стоимость изолятора равна стоимости изоляторов с резьбовым креплением для монтажа на колпачок или паклю плюс стоимость стандартного штыря для траверсы. Изолятор имеет в своем составе металлический штырь При монтаже требуется лишь вставить штырь в отверстие в траверсе и затянуть контргайки. Металлический оконцеватель защищает изолятор от неправильных действий монтажника. Максимальный ущерб монтажником может быть нанесен только штырю. Изоляционные свойства изолятора при этом от действий монтажника не страдают. Время монтажа сокращается до 30секунд, в сравнении с 5-10 минутами при монтаже на колпачке. Требования к квалификации монтажника минимальные. Для монтажа не требуется специальный инструмент, только стандартный гаечный ключ. Данный тип изоляторов желательно использовать при возведении новых линимй электропередачи. Отсутствие колпачка из полиэтилена снимает проблему его охрупчивания на морозе и под действием солнечного излучения, воздействия атмосферы. Так как отсутствует полиэтиленовый колпачок изолятору не страшна солнечная радиация и морозы. Если же проектная организация уже на этапе проектирования предусмотрит применение изоляторов ШТИЗ-20В, можно будет избежать ошибок на этапе монтажа без изменения бюджета и смет, что в свою очередь обеспечит надежное электроснабжение потребителей.

.

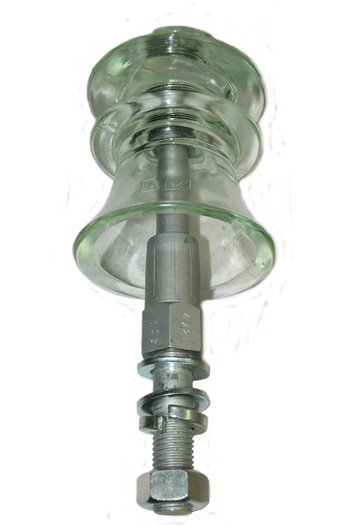

Изолятор ШТИЗ-20-В предназначен для крепления на траверсе. Монтаж осуществляется затягиванием хомута на штыре изолятора.

Благодаря армированию штыря в заводских условиях прочность изолятора на разрушение выше традиционных изоляторов.

Тип изоля-тора

Механ. разруш. сила, КН, не менее

Диаметр тарелки (D), мм

Строит высота, мм

Длинна пути утечки, мм

Масса, кг

Выдерживаемое напряжение, кВ, не менее

импуль-сное

частотой 50 Гц под дождем

по уровню радио-помех



















ШТИЗ 20 В

20

130

180

400

4,5

135

40

40



















http://www.laiz.ru/shtiz/bg0.gif

















Преимущество изоляторов из электротехнического стекла ШТИЗ-20В над фарфоровыми ШФ-20:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами;

- к вышеуказанным плюсам ШТИЗ-20В добавляется простота монтажа самого изолятора на траверсы. Изолятор монтируется затяжкой гайки штыря стандартным гаечным ключом, без применения колпачков, пакли, сурика.

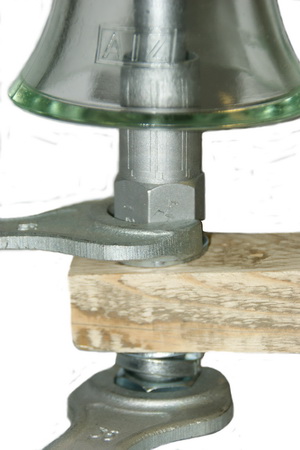

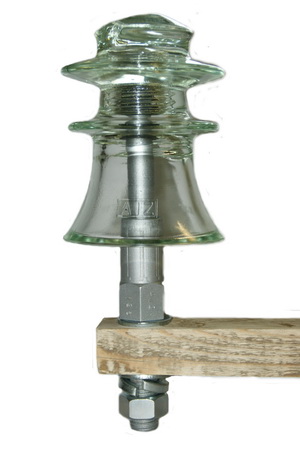

Монтаж изолятора ШТИЗ-20В на деревянной траверсе.

.

Скачать статью Проблемы монтажа штыревых изоляторов

Применение изоляторов ШТИЗ-20В аналогично применению изоляторов ОЛК-12.5-20. Типовые решенияВы в формате DVG Вы можете скачать здесь Альбом типовых решений
