Опорные стержневые полимерные изоляторы на напряжение 110 кВ
ОСК-10-220-А-4 УХЛ1 ГОСТ Р 52082-03

изготавливаются взамен фарфоровых изоляторов типа С6-950, С8-950, C10-950, C10-1050

и полимерных устаревших ИОСПК-8-220/950


Общие сведения

Высоковольтные полимерные изоляторы ОСК-10-220-А-4 УХЛ1 ГОСТ Р52082-03  выпускаются серийно на основе композиционных материалов: высокопрочного  стеклопластикового монолитного стержня диаметром 120 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Выдерживают в 5 раз большие статические нагрузки и в 10 раз большие динамические нагрузки. Изоляторы ОСК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 220кВ. Присоединительные размеры и строительная высота полностью соответствуют фарфоровым изоляторам С6-950, С8-950.

Изолятор изготавливается в соответствии с впервые введенным в 2003 году ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия" и ТУ 3494-004-59116459-04 "Изоляторы полимерные опорные типа ОСК" разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте. В сравнении с устаревшими изоляторами типа ИОСПК изоляторы отвечают более жестким требованиям нового ГОСТа по электрическим и механическим параметрам и характеристикам с учетом особенностей полимерных материалов и композиций. Монолитный стержень в изоляторах ОСК исключает возникновение внутренних разрядов и пробоя в отличие от труб заполненных пеной , а также утечки тока по внутренней полости и по стенкам трубы в следствие выпадения конденсата, в отличие от полых труб. Фланцы изолятора выполнены цельнолитыми из высокопрочных алюминиевых сплавов. Отсутствие сварочных швов во фланцах  позволяет применять изоляторы в условиях крайнего Севера.

Условное обозначение опорного изолятора по ГОСТ 52082-03:

    О С К - Х1 –Х2 –Х3– Х4 –УХЛ1

  "О" -  опорный

  "С" -  стержневой

  "К" -  защитная оболочка  кремнийорганическая

  "Х1" - минимальное разрушающее усилие на изгиб, в кН

  "Х2" - номинальное напряжение, в кВ

  "Х3" - индекс модификации, исполнение фланцев

  "Х4" - степень загрязнения по ГОСТ9920

  "Х5" - климатическое  исполнение по ГОСТ15150

Каждый изолятор ОСК-10-220-А подвергается приемосдаточным испытаниям по 15 показателям, включающим:

- приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации.

- приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической  деформации при кручении;

- приложение испытательного переменного кратковременного напряжения в сухом состоянии

- определение уровня частичных разрядов

- определение стойкости к проникновению красящей жидкости

- определение адгезии оболочки к изоляционному телу

- испытание на проникновение воды

- испытание образцов от партии до разрушения на изгиб, кручение, растяжение.

- испытание образцов от партии изоляторов путем кипячения в соленой воде в течение 42 часов с последующим приложением импульсов напряжения с крутым фронтом, имитирующем разряд молнии.

- термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы.

В комплект поставки изолятора входит:

- изолятор в упаковке по ГОСТ Р 52082-03

- паспорт на каждый изолятор

- руководство по эксплуатации

- сертификат соответствия и свидетельство о приемке на партию изоляторов поставляемых в один адрес.

Для заказа желательно заполнение Опросного листа.

Изолятор опорный стержневой полимерный кремнийорганический

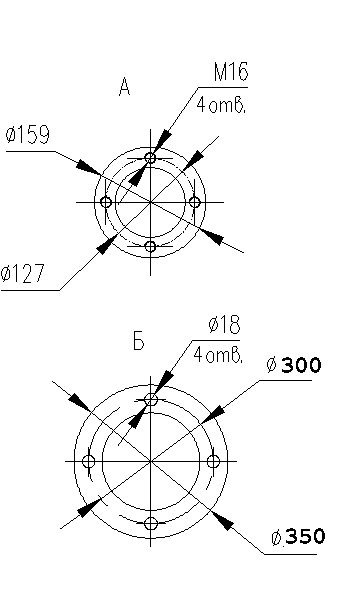

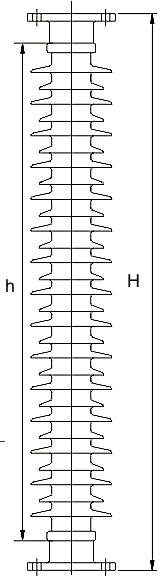

габариты и присоединительный размер   ОСК-10-220-А-4 УХЛ1

 Технические характеристики

УПАКОВКА ОПОРНЫХ ИЗОЛЯТОРОВ
